Miejsce pochodzenia:
Chiny
Nazwa handlowa:
LEADTOP
Orzecznictwo:
ISO
Numer modelu:
LTQF
Skontaktuj się z nami
wideo
Temat wyceny: Chusteczki nawilżane produkcja linia (40-120szt/opakowanie)
| Przedmiot | Opis towarów | Ilość | Cena | Całkowita kwota |
| 1 | LTQF-2800 Wysoka prędkość mokra chusteczkas maszyna pakująca | 1 zestaw | 60 000 $ | 180 000 $ |
| 2 | LTQP-360 W pełni automatyczne chusteczki nawilżane Ppotwierdzać machine (automatyczne łączenie folii opakowaniowej) | 1 zestaw | 65 000 $ | |
| 3 | LTQL-5800B W pełni automatyczny aplikator do pokrywek (SCARA) | 1 zestaw | 55 000 $ |
LTQF-2800 Wysoka prędkość MOKRA CHUSTECZKAS MASZYNA PAKUJĄCA
ja Przepływ produkcji: rozwijanie - rozcinanie tkaniny na pasy - składanie - zwilżanie - cięcie - układanie i liczenie - dostarczanie
ja Główny parametr techniczny
n Rodzaj produktu: mokry chusteczki
n Prędkość produktu: 250-380 cięć/min (3000-4500 szt./min)
n Odpowiedni surowiec: papier powietrzny, włóknina spunlace / walcowana na gorąco,
n Waga surowca : 40-80g/㎡
n Sposób składania: Kształt „Z” (wyskakujący i niewyskakujący)
n Cięcie zjednoczyć:. a.podwójne półki papierowe
l B.10 pasów lub 12 pasów, 2 rolki
lc.szerokość rolki surowca: 900 ~ 1000 mm
u Długość mokrej tkanki: 140-220 mm (ustawianie za pomocą ekranu dotykowego)
n Wielkość surowca: (1000-1250)×Ø1000 (mm,szer.לrednica)
n Rozmiar rozłożonej mokrej tkanki: (140-220)×(150-250) (mm,dł.×szer.)
n Rozmiar po złożeniu mokrej tkanki: (140-220)×(90-110) (mm,dł.×szer.)
n System podawania materiału: silnik serwo
n System cięcia: silnik konwertera
n System palowania: silnik serwo
n Zasilacz: 380 V 50 Hz
n Moc: 10KW
n Rozmiar maszyny: 10200 × 3300 × 2000 (mm, dł. × szer. × wys.)
n Waga maszyny:5000 kg
n Zbiornik na wodę: 400L 2 szt.
MASZYNA W SZCZEGÓŁACH
KONFIGURACJA ELEKTRYCZNA
| NIE | Opis | Specyfikacja | Ilość | Uwagi |
| 1 | PLC | FX3GA-60MT | 1 | Mitsubishi (Japonia) |
| 2 | Serwomotor (kontroluj odległość tkanki) | MR-JE-300A | 1 | Mitsubishi (Japonia) |
| 3 | Serwomotor (odbieranie tkanki) | MR-JE-70A | 1 | Mitsubishi (Japonia) |
| 4 | Silnik reduktora ślimaka turbiny | WPDA120-1:10-Y100L2-4 | 1 | 3KW Nanjing Utton (Chiny) |
| 5 | Falownik | 4KW | 1 | ARTRICH |
| 6 | Ekran dotykowy | 7 cali | 1 | Wecon |
| 7 | Przełącznik powietrza | 7 | SZANGHAJ RENMIN | |
| 8 | Zasilacz impulsowy | S-200-24 | 1 | Szanghaj Mingwei |
| 9 | Kontrolka | 1 | SZANGHAJ RENMIN | |
| 10 | Wyłącznik awaryjny | 3 | SZANGHAJ RENMIN | |
| 11 | Potencjometr | 5KΩ | 1 | |
| 12 | Enkoder obrotowy | Przyrostowe wyjście biegunowe | 1 | Koyo (Japonia) |
| 13 | Przekaźnik | Omron | 4 | Omron (Japonia) |
| 14 | Czujnik zbliżeniowy | Autonika | 6 | Autonika (Korea) |
| 15 | Przekaźnik czasowy | CKHKC | 6 | Chiny |
| 16 | Stycznik | 3 | SZANGHAJ RENMIN | |
| 17 | Serwoelektroniczny transformator | 4,5 kW | 1 | Chiny |
| LTQF-2800 Lista części zamiennych | |||
| Nie. | Przedmiot | specyfikacja | Ilość |
| 1 | Ostrze do cięcia (w górę) | 150×35×8 | 5 sztuk |
| 2 | Ostrze do cięcia (w dół) | 150×30×10 | 3 szt |
| 3 | Okrągły pas | φ5 | 2 szt. |
| 4 | Taśma z rolkami stożkowymi | 850×30×3 | 2 szt. |
| 5 | Ostrze tnące (w górę) | 8*29*150 | 2 szt. |
| 6 | Ostrze tnące (w dół) | 10*15*150 | 2 szt. |
| 7 | Zapięcie | 6 sztuk | |
| 8 | Przenośnik taśmowy | 2220*18 | 2 szt. |
| 9 | Przenośnik taśmowy | 2150 (2140*18) | 2 szt. |
| 10 | Przybornik | 1 zestaw | |
LTQP-360 W pełni automatyczna maszyna do pakowania chusteczek na mokro (automatyczne łączenie folii do pakowania)
Rodzaj produkcji: mokra chusteczka dla niemowląt
Wskazówka: wyposażony w 8 jednostki serwosilników marki Yaskawa
Proces produkcyjny: podłącz do maszyny do falcowania → automatyczne wycieranie karmienia → przenoszenie do maszyny pakującej → ustawianie folii opakowaniowej → ustawianie etykiety otworu okiennego → uszczelnienie centralne → zamknięcie końcowe i cięcie posuwisto-zwrotne → gotowe produkty.
Główny parametr techniczny:(Nadaje się do pakowania :40-120 sztuk/worek)
MASZYNA W SZCZEGÓŁACH AFS:
PRÓBKA GOTOWEGO PRODUKTU:
LTQP-360 Główna lista konfiguracji elektrycznej
(YASKAWA(Japonia) ELEKTRYCZNIE (8 sztuk serwomotorów firmy Yaskawa)
| NIE | Opis przedmiotu | Specyfikacja | Ilość (szt.) | Uwaga |
| 1 | Kontroler ruchu | JEPMC-MP2300S-E | 1 | YASKAWA (JAPONIA) |
| 2 | Moduł rozszerzony | R7K4FML-6-DCA32A | 1 | YASKAWA (JAPONIA) |
| 3 | Serwosilnik/serwomechanizm | SGMJV-08ADE6S /SGDV-5R5A11A | 5 | YASKAWA (JAPONIA) 750W |
| 4 | Serwosilnik/serwomechanizm | SGMGV-13ADC61 /SGDV-120A11A | 1 | YASKAWA (JAPONIA)1,3 kW |
| 5 | Serwosilnik/serwomechanizm | SGMGV-20ADA61/SGDV-180A11A | 1 | YASKAWA (JAPONIA) 1,8kW |
| 6 | Serwosilnik/serwomechanizm | SGMGV-09ADC61/SGDV-7R6A11A | 1 | YASKAWA (JAPONIA)0,85 kw |
| 7 | Kabel zasilający + kabel enkodera | JZZP-CVM09/JZSP-CVP02-05 | 1 | YASKAWA (JAPONIA)850W |
| 8 | Kabel zasilający + kabel enkodera | JZSP-CMM00-05 JZSP-CMP00-05 | 7 | YASKAWA (JAPONIA) 750W |
| 9 | Kabel zasilający + kabel enkodera | JZSP-CVM30-05 JZSP-CVP02-5 | 2 | YASKAWA (JAPONIA)1,3 kW YASKAWA (JAPONIA)1,8kW |
| 10 | Kabel komunikacyjny | JEPMC-W6002-05 | 12 | |
| 11 | Rezystancja zacisku | JEPMC-W6022-E | 2 | |
| 12 | Panel dotykowy | Weinview | 1 | 7 cali |
| 13 | Wyłącznik powietrzny | LG | 12 | |
| 14 | Wyłącznik różnicowo-prądowy | CHINT | 1 | |
| 15 | Stycznik (przełącznik) | SCHNEIDER | 1 | |
| 16 | Przycisk zasilania | M&W | 1 | 350W |
| 17 | Przekaźnik stanu solo (SSR) | ANV | 6 | |
| 18 | Kontroler temperatury | DTE10P | 1 | |
| 19 | Przekaźnik | OMRON | 4 |
| LTQP-360 Lista części zamiennych | |||
| Przedmiot | Nazwa | Specyfikacja | Ilość, szt. |
| 1 | wykrawarka | standardowe 40mm × 20mm | 1 |
| 2 | Koło grzejne z uszczelnieniem wzdłużnym | 4 | |
| 3 | poziome uszczelnienie rury grzewczej, | 4 | |
| 4 | pas stożkowy | 2 | |
| 5 | termoelement | 2 | |
| 6 | pas do pchania materiału | 5 | |
| 7 | poziome ostrze tnące uszczelniające | 1 | |
| 8 | Przybornik | 1 zestaw | |

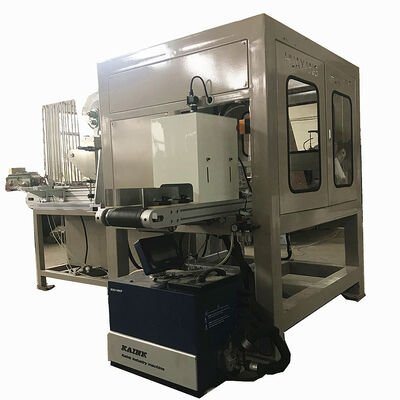

LTQL-5800B W pełni automatyczny aplikator do pokrywek (SCARA)
I. Parametry techniczne
| Prędkość | 45-60 szt/min (np. długość folii przy 250mm) | ||
| Maks.Długość folii do pakowania | 300 mm (długość filmu wpłynie na rzeczywistą prędkość produkcji) | ||
| Pakiet chusteczek nawilżanych Wymiar | Długość | Szerokość | Wzrost |
| 300mm | 45-120mm | 10-80mm | |
| Dokładność | ±1,2 mm | ||
| Wymagane napięcie | 3 fazy, AC380V 50/60 Hz | ||
| Moc | 7,5 kW | ||
| Ciśnienie powietrza | 0,4 - 0,6 MPa, 1,0 m³/h | ||
| Wymiar | dł. 2000 * szer. 2650 * wys. 1650 mm | ||
| Waga | 1200 kg | ||
II.Opis
1. Przyjmując korpus SCARA firmy Delta szeroko stosowany w produktach elektronicznych 3C, korpus SCARA ma doskonałą prędkość, precyzję, liniowość i pionowość, co może szybko i dokładnie wykonać operacje chwytania pokrywek, powlekania pokrywek i wklejania pokrywek na opakowaniu wilgotnych chusteczek.
2. System E-Vision: Korzystając z systemu Delta DMV2000 E-vision, nowej generacji humanizowanego interfejsu operacyjnego, szybko stwórz system kontroli e-wizualnej, wykorzystując kamerę z interfejsem CameraLINK wysokiego poziomu w celu uzyskania szybkiego przetwarzania arytmetycznego, wbudowane- w połączeniu komunikacyjnym PLC do automatycznej wymiany danych.Wyświetlacz i interfejs obsługi w trybie pracy można dostosować i uprościć obsługę i konserwację.
3. Ekran dotykowy: Wszystkie główne polecenia za pośrednictwem 7-calowego ekranu dotykowego, takie jak ustawianie pozycji chwytania pokrywy, ustawianie pozycji powlekania, tor natryskiwania kleju (przyczepność jak prostokątny, typ pasa startowego, typ elipsy) i inne parametry kompensacji, wszystko może być ustawiany lub modyfikowany za pomocą ekranu dotykowego.
4. Źródło światła wizyjnego: przyjmuje przemysłowe źródło światła LED, które jest trwalsze niż cywilne źródło światła, przedłuża czas zaniku, a źródło światła nie będzie błyskać, co poprawia dokładność fotografowania.
5. Wyświetlacz: przyjmuje 15-calowy wyświetlacz przemysłowy, który jest bardziej odpowiedni do użytku w warsztacie.
III. Główna konfiguracja elektryczna
| NIE. | Przedmiot | Specyfikacja i model | ILOŚĆ | ocena |
| 1 | NADWOZIE SCARA | DRS40L3SS1BN002 (w zestawie CVT) | 1 | DELTA |
| 2 | Kontroler #1 | DMV2000-CL2-HS | 1 | DELTA |
| 3 | Kamera | DMV-CM4MCCL | 1 | DELTA |
| 4 | Obiektyw aparatu | DMV-LN16M06 | 1 | DELTA |
| 5 | Kable | DMV-CAF03CL | 1 | DELTA |
| 6 | System serwo | B2-750W | 3 | DELTA |
| 7 | Kontroler #2 | DVP32ES200T | 1 | DELTA |
| 8 | Ekran dotykowy | DOPB07E411 | 1 | DELTA |
| 9 | Urządzenie do klejenia na gorąco | 1 | HS |
