Miejsce pochodzenia:
CHINY
Nazwa handlowa:
LTPM China
Orzecznictwo:
CE, GMP
Numer modelu:
Seria FL
Skontaktuj się z nami
wideo
wideo
wideo

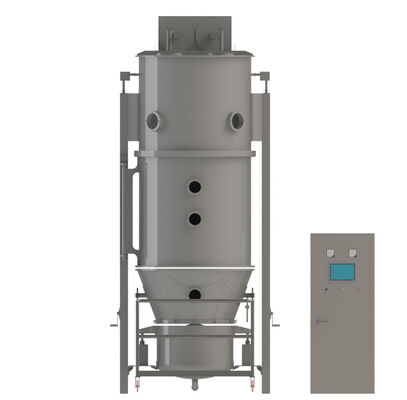

Nasz granulator ze złożem fluidalnym serii FL jest odpowiedni do tabletek, kapsułek, granulek o niskiej zawartości cukru lub cukru w medycynie chińskiej.
1. Poprawia się zdolność płynięcia i zmniejsza się zapylenie.
2. Operacja jest bezpieczna.
3. Nie ma potrzeby rogu.Dzięki temu załadunek i rozładunek jest szybki, lekki i czysty
4. Jest bezpieczny dla operatora, ponieważ antystatyczna tkanina filtrująca jest dostosowana.
5. Spełnia wymagania GMP.
ZASADA DZIAŁANIA:
Powietrze wlotowe jest przetwarzane z wlotowej centrali przez filtry i podgrzewane, a następnie kierowane do dolnej misy.Materiał jest równomiernie rozdmuchiwany gorącym powietrzem, które przechodzi przez płytę rozprowadzającą powietrze miski produktu, następnie tworzy ciągły stan fluidalny i równomiernie suszy gorącym powietrzem.
W przypadku natrysku górnego do granulacji fluidyzacyjnej należy zastosować ruchomą miskę produktu natryskową górną, spoiwo jest natryskiwane od góry za pomocą pistoletów natryskowych w komorze dyfuzyjnej do misy produktu i natryskiwane na powierzchnię materiału rozpylaną sprężonym powietrzem.Granulki produktu łączą się ze sobą za pomocą spoiwa i tworzą mostek spoiwa, tworząc granulki rdzenia, a następnie rosną, tworząc wymagane mokre granulki, które spoiwo suszy równomiernie gorącym powietrzem i ostatecznie otrzymuje suche granulki.
W przypadku natrysku dolnego do powlekania należy użyć ruchomej miski produktu natrysku dolnego, spoiwo zmienia się na natryskiwanie z pistoletów dolnych i atomizację.Granulki lub peletki rozpylane od dołu do góry wewnątrz komory fluidyzacyjnej i powlekane roztworami do powlekania, następnie opadają z powrotem wzdłuż ścianki dolnej miski produktu rozpylanego i suszone gorącym powietrzem, które z powrotem do dołu są ponownie rozpylane z komory fluidyzacyjnej i powtarza się proces powlekania .
Specyfikacje
| Model | 200 |
| Objętość (L) | 670 |
| Ilość do leczenia (kg/czas) | 100/300 |
| Moc wentylatora (kw) | 30 |
| Zużycie pary 0,4 MPa (kg/h) | 282 |
| Zużycie sprężonego powietrza (m3/min) | 1,1 |
| Hałas,dB (A) | (wentylator jest instalowany oddzielnie) ≤75 |
| Wysokość maszyny głównej (m) | 2,34×1,7×3,8 |
FUNKCJE
1. WLOT AHU
Centrala wlotowa zawiera trzystopniowe filtry z G4, F8 i H13, osuszacz z chłodnicą powierzchniową, temperatura powietrza wlotowego kontrolowana przez drzwi mieszania zimnego i gorącego powietrza, objętość powietrza wlotowego sterowana falownikiem, który można ustawiać i regulować.
2. STRUKTURA NADWOZIA GŁÓWNEGO
Główna konstrukcja korpusu składa się z dolnej misy, ruchomej górnej misy natryskowej, ruchomej dolnej misy natryskowej, komory dyfuzyjnej i komory filtra.Dolna misa, ruchoma misa produktu i komora dyfuzyjna są uszczelnione silikonem z kontrolą sprężonego powietrza, aby zapewnić niezawodne uszczelnienie.
3. FILTR PRODUKTÓW
Pulsacyjne urządzenie do czyszczenia filtra przeciwwybuchowego przyjmuje antystatyczny filtr tkaninowy (na życzenie dostępny jest filtr przeciwwybuchowy ze stali nierdzewnej), który jest nadmuchiwany silikonem, uszczelniony komorą filtra z kontrolą sprężonego powietrza, aby zapewnić niezawodne uszczelnienie.Czujnik pyłu jest zamontowany na rurze wydechowej i powiązany z systemem sterowania PLC, aby zapewnić bezpieczeństwo produktu podczas produkcji.
4. CENTRALA WYDECHOWA
System odpylania może być opcjonalnie zaprojektowany na życzenie w celu ochrony środowiska.
5. 2 BAROWE I 10 BAROWE WYBUCHY PYŁU
W celu zapewnienia bezpieczeństwa operatora, sprzętu i środowiska za pomocą niezawodnego urządzenia uziemiającego można wybrać konstrukcję przeciwwybuchową proszkową 2 bar i 10 bar.
6.GRANULACJA FLUIDOWANA
W przypadku, gdy wymagana jest granulacja fluidyzacyjna, dostarczony zostanie zbiornik roztworu spoiwa i system natryskowy z pompą perystaltyczną.Spoiwo natryskuje się do miski produktu za pomocą pistoletów natryskowych i rozpyla na powierzchnię materiału rozpyloną sprężonym powietrzem.Granulki produktu łączą się ze sobą za pomocą spoiwa i tworzą mostek spoiwa, tworząc granulki rdzenia, a następnie rosną, tworząc wymagane mokre granulki, które spoiwo suszy równomiernie gorącym powietrzem i ostatecznie otrzymuje suche granulki.
7. DOLNY SPRAY DO POWLEKANIA
W przypadku natrysku dolnego do powlekania należy użyć ruchomej miski produktu natrysku dolnego, spoiwo zmienia się na natryskiwanie z pistoletów dolnych i atomizację.Granulki lub peletki rozpylane od dołu do góry wewnątrz komory fluidyzacyjnej i powlekane roztworami do powlekania, następnie opadają z powrotem wzdłuż ścianki dolnej miski produktu rozpylanego i suszone gorącym powietrzem, które z powrotem do dołu są ponownie rozpylane z komory fluidyzacyjnej i powtarza się proces powlekania .Wysokość komory fluidyzacyjnej można regulować w zależności od ilości materiału i uzyskać najlepszy stan płynu.Dolną płytę rozprowadzającą powietrze natryskowe można zmienić na inną odległość natryskiwania i przepływ w zależności od właściwości materiału.
